（一）基础知识

极坐标变换及其反变换的关键在于，根据极坐标变换前的图像（我们称为“方图”）确定极坐标变换后的图像（我们称为“圆图”）上每个像素点的像素值。也即是找到“圆图”和“方图”间几何坐标的对应关系。

1、极坐标变换

原理：

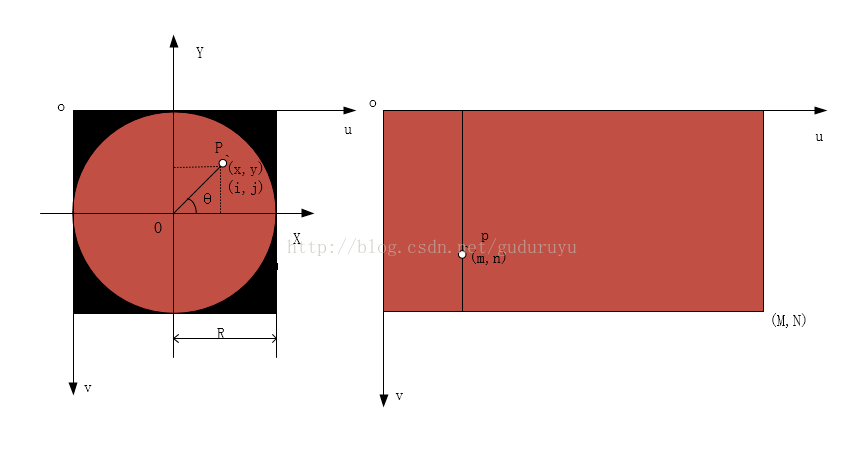

如下图所示，实现极坐标变换的关键即在于找到圆图上任一点P(i,j)，在方图上对应的点p(m,n)，然后通过插值算法实现圆图上所有像素点的赋值。
方图上，其行列数分别为M、N，方图上的每一列对应为圆图上的每条半径，半径方向存在着一个长度缩放因子delta_r = M/R，圆周方向被分为N等分，即角度因子为delta_t = 2π/N；
圆图上，图像坐标（i,j）和世界坐标（x,y）有着如下变换关系：x = j - R, y = R - i；
那么，图中P点半径长度为r = sqrt(xx + yy)，角度theta = arctan(y/x)；
圆图上点P在方图上对应行数为r/delta_r；
圆图上点P在方图上对应的列数n = thata/delta_t。

图像变换过程可以参考
