使用SSD网络模型进行Tensorflow物体检测?（V1.0图像检测）

1.模型的加载和utils库环境的配置？

​ 1.准备好ssd_mobilenet_v1网络模型的frozen_inference_graph.pb和mscoco_label_map.pbtxt文件。(文中所涉及文件和代码均已上传，链接提取码：mztu)

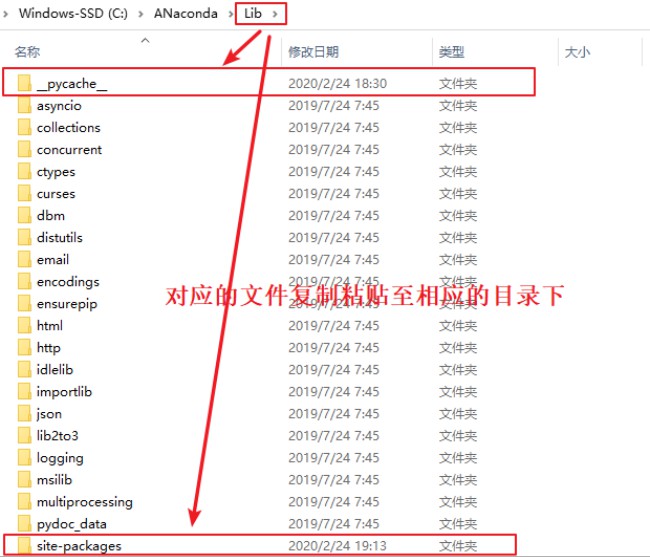

​ 2.配置好utils库文件以及pycache环境，将准备好的label_map_util.py和visualization_utils.py文件以及对应的label_map_util.cpython-36.pyc和visualization_utils.cpython-36.pyc复制粘贴到运行环境目录下。

2.模型的导入和使用？

1.import 使用的相关的库

import cv2
import numpy as np
import tensorflow as tf
from PIL import Image

from utils import label_map_util
from utils import visualization_utils as vis_util

关于库的安装和卸载更新问题？

​ 提升下载速度的方法：

	指定源：pip install -i https://pypi.tuna.tsinghua.edu.cn/simple imageio(指定的库)

指定版本的方法：

	指定版本：pip install -i https://pypi.tuna.tsinghua.edu.cn/simple imageio==1.0.2(指定的源+库版本)

​ 更新库时，卸载原来的库失败：

    忽略installed的库：pip  install --ignore-installed -i https://pypi.tuna.tsinghua.edu.cn/simple imageio(指定的库)

2.使用import_graph_def()和load_labelmap()对模型文件的导入

PATH_TO_CKPT = "E:/DeepLearn/github项目/PART1/11 TensorFlow物体检测/ssd_mobilenet_v1_coco_2017_11_17/" \
               "frozen_inference_graph.pb"
PATH_TO_LABELS = "E:/DeepLearn/github项目/PART1/11 TensorFlow物体检测/ssd_mobilenet_v1_coco_2017_11_17/" \
                 "mscoco_label_map.pbtxt"

detection_graph = tf.Graph()
with detection_graph.as_default():
    od_graph_def = tf.GraphDef()
    with tf.gfile.GFile(PATH_TO_CKPT, 'rb') as fid:
        od_graph_def.ParseFromString(fid.read())
        tf.import_graph_def(od_graph_def, name='')#这个地方容易报错，name不要填写名称，多调试几次即可运行。

label_map = label_map_util.load_labelmap(PATH_TO_LABELS)

3.对label_map进行转换得到category_index分类索引文件

NUM_CLASSES = 90#这里使用的ssd网络共90种分类

categories = label_map_util.convert_label_map_to_categories(label_map, max_num_classes=NUM_CLASSES,
                                                            use_display_name=True)
category_index = label_map_util.create_category_index(categories)

4.自定义将image图片转换为numpy数组的函数

def load_image_into_numpy_array(image):
    (im_width, im_height) = image.size
    return np.array(image.getdata()).reshape((im_height, im_width, 3)).astype(np.uint8)#将图片的格式重组

5.定义测试图片路径，以及使用tf.Graph()默认图进行测试

TEST_IMAGE_PATHS = ['E:/DeepLearn/github项目/PART1/11 TensorFlow物体检测/test_images/image1.jpg']

with detection_graph.as_default():
    with tf.Session(graph=detection_graph) as sess:
        image_tensor = detection_graph.get_tensor_by_name('image_tensor:0')#输入层，0是序号
        detection_boxes = detection_graph.get_tensor_by_name('detection_boxes:0')#检测的候选区域层
        detection_scores = detection_graph.get_tensor_by_name('detection_scores:0')#测试得分层
        detection_classes = detection_graph.get_tensor_by_name('detection_classes:0')#分类类别
        num_detections = detection_graph.get_tensor_by_name('num_detections:0')#总共的识别的类别总数
        for image_path in TEST_IMAGE_PATHS:
            image = Image.open(image_path)
            image_np = load_image_into_numpy_array(image)#将图片转换为numpy数组
            image_np_expanded = np.expand_dims(image_np, axis=0)#将图片的三维数组变成四维，第一个维度是序号
            (boxes, scores, classes, num) = sess.run(
                [detection_boxes, detection_scores, detection_classes, num_detections],
                feed_dict={image_tensor: image_np_expanded})#喂数据得到相应的结果(boxes, scores, classes, num)

6.在默认图tf.Graph()中添加测试图片的可视化效果

vis_util.visualize_boxes_and_labels_on_image_array(image_np, np.squeeze(boxes),
                                                               		np.squeeze(classes).astype(np.int32), np.squeeze(scores),
                                                               category_index, use_normalized_coordinates=True,
                                                               line_thickness=8)#将候选区域和标签打印在图片上
            image_np = cv2.cvtColor(image_np, cv2.COLOR_RGB2BGR)
            cv2.imshow('object detection', image_np)
            cv2.imwrite("E:\DeepLearn\dogggy.jpg", image_np)
            cv2.waitKey(0)

​ 需要注意的是，这一部分代码包含在for循环里，不要放在with detection_graph.as_default():的外面！

3.模型的测试与评估？

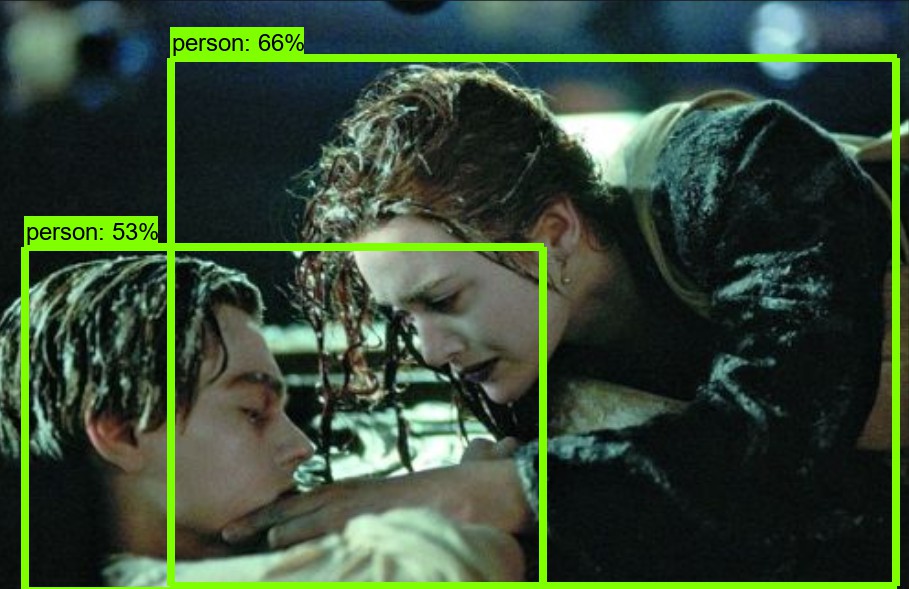

人：

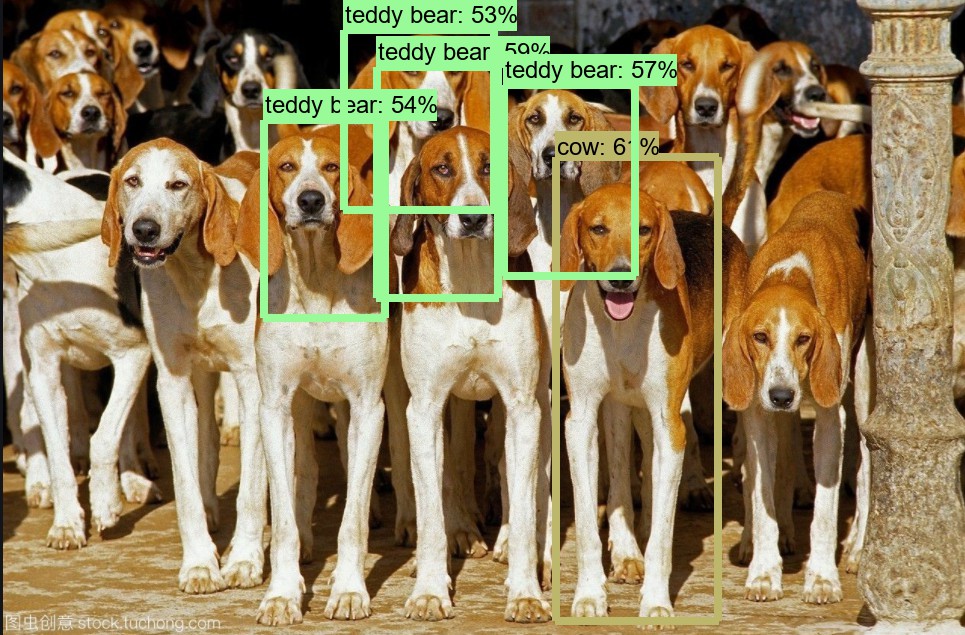

狗：

对于距离适中的物体类别检测还是具有较高的识别精度，但是模型的细腻度还是有欠缺的，也存在错误识别，未识别的问题。SSD网络模型作为一个可以动态识别物体类别的模型，识别图片的内容类别整体效果还是不错的，SSD_V1模型也仅仅只有20多MB,可以供初学者上手学习作为计算机视觉入门的案例。
